20평 아파트, 혼자서 25분이면 현장 실측 끝.
3D 레이저 스캐너 기반 워크플로우 하나로 재실측, 치수 누락, 설계 지연까지 한 번에 해결한 스마트 인테리어 현장 사례를 공유합니다.
인테리어 프로젝트에서 현장 실측은 설계의 출발점입니다.
그동안 현장 실측은 다음 세 가지 작업으로 진행했습니다.
치수 측정 및 도면 작성 : 줄자와 레이저 거리측정기로 벽체 간 거리, 천장 높이, 도어/창호 사이즈를 측정하고 수기로 메모한 뒤에 CAD에 수동 입력합니다. 실측 순서는 출입구에서부터 한 방향을 정해서 한 바퀴를 돌며 진행합니다. 특히 도어, 창호, 주방, 전기는 꼭 살펴야 합니다.
사진 촬영 : 공간마다 벽 4면과 천장을 사진으로 찍습니다. 콘센트, 스위치, 조명 위치는 클로즈업으로 남깁니다. 곰팡이, 균열, 결로 등 하자 부분도 누락 없이 기록해야 합니다.
현장 상태 확인 : 배수 위치, 단차, 방수턱, 분배기 위치, 경량/비내력벽 여부처럼 도면에 나타나지 않는 조건일수록 현장에서 직접 확인해야 합니다. 이 정보가 빠지면 설계를 다시 고치고, 결국 시공 중 재작업까지 이어집니다.
문제는
이 모든 과정을 사람의 손과 눈에 의존한다는 점입니다.
실측을 꼼꼼하게 잴수록 시간은 늘어나고,
한 군데라도 놓치면 일정 전체가 뒤로 밀립니다.
그래서 스마트 인테리어 현장에서는
3D 레이저 스캐너로 현장 실측 방식을 바꾸고 있습니다.

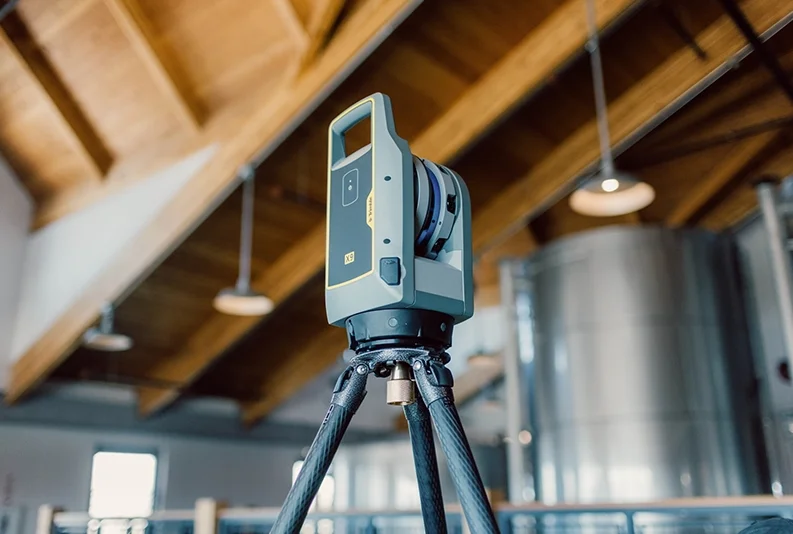

3D 레이저 스캐너는 레이저를 360도로 발사해 공간 전체의 좌표를 초당 수십만 점 단위로 기록하는 장비입니다. 장비를 세워두기만 하면, 방 전체의 형상이 포인트 클라우드(3D 점군 데이터)로 한 번에 저장됩니다.
기존 실측에서 따로따로 진행하던 세 가지 작업, 치수 측정, 사진 촬영, 현장 상태 체크가 단 한 번의 스캔으로 통합됩니다. 벽체, 천장고, 창호 위치, 콘센트 높이, 배관 경로까지 mm 단위의 정밀도로 빠짐없이 기록됩니다.
무엇보다, 현장에 다시 갈 필요가 없습니다. 사무실에서 포인트 클라우드를 열면 필요한 치수를 언제든 꺼내볼 수 있습니다.
실제 사례를 보겠습니다. 20평대 아파트, 방 2개, 화장실 2개, 거실, 발코니, 다용도실 구성의 현장입니다. 12개 스테이션 기준, 약 20~25분이면 스캔이 끝났습니다. 가구가 그대로 놓인 상태에서 진행했고, 세입자 퇴거나 공간 정리 같은 사전 준비도 필요 없었습니다.
💡
스테이션이란?
스테이션은 3D 레이저 스캐너를 세워두고 한 번 스캔하는 지점을 말합니다.
3D 레이저 스캐너는 한 위치에서 360도로 레이저를 발사해 주변 공간의 형상을 기록합니다. 하지만 한 지점에서만 스캔하면 가구 뒤편이나 벽 너머처럼 레이저가 닿지 않는 사각지대가 생깁니다. 그래서 장비를 여러 위치로 옮겨가며 반복 스캔하는데, 이때 장비를 세워둔 각각의 위치가 하나의 ’스테이션’입니다.
20평대 아파트를 총 12개 스테이션 기준으로 스캔을 했다는 것은 3D 레이저 스캐너를 12번 옮겨 세워서 공간 정보를 담아냈다는 뜻입니다.
항목 | 기존 방식 | 3D 레이저 스캐너 도입 후 |
|---|---|---|
실측 방식 | 줄자 + 레이저 거리측정기, 수기 기록 | 장비 설치 후 자동 스캔, 포인트 클라우드 생성 |
투입 인력 | 2인 1조 | 1인 운용 |
소요 시간 | 반나절 (이동 + 실측 + 정리) | 20~25분 (현장 스캔) |
데이터 형태 | 수기 메모 → 사무실에서 CAD에 수동 입력 | 디지털 3D 점군 데이터로 즉시 저장 |
치수 누락 대응 | 재방문 필요 (평균 2~3회) | 포인트 클라우드에서 언제든 재측정 가능 |
설계 착수 시점 | 도면 정리 완료 후 (수일 소요) | 스캔 직후 데이터 공유, 즉시 착수 가능 |
시공 중 불일치 | 실측 오류로 자재 재발주, 공기 지연 | 밀리미터 단위 정밀도로 불일치 최소화 |
현장 실측에서 설계까지
3D 레이저 스캐너는 대기 시간을 걷어냅니다.
리모델링 디자인 및 시공 전문 기업 오키드디자인과 함께 진행한 스마트 인테리어 워크플로우를 적용 사례입니다.

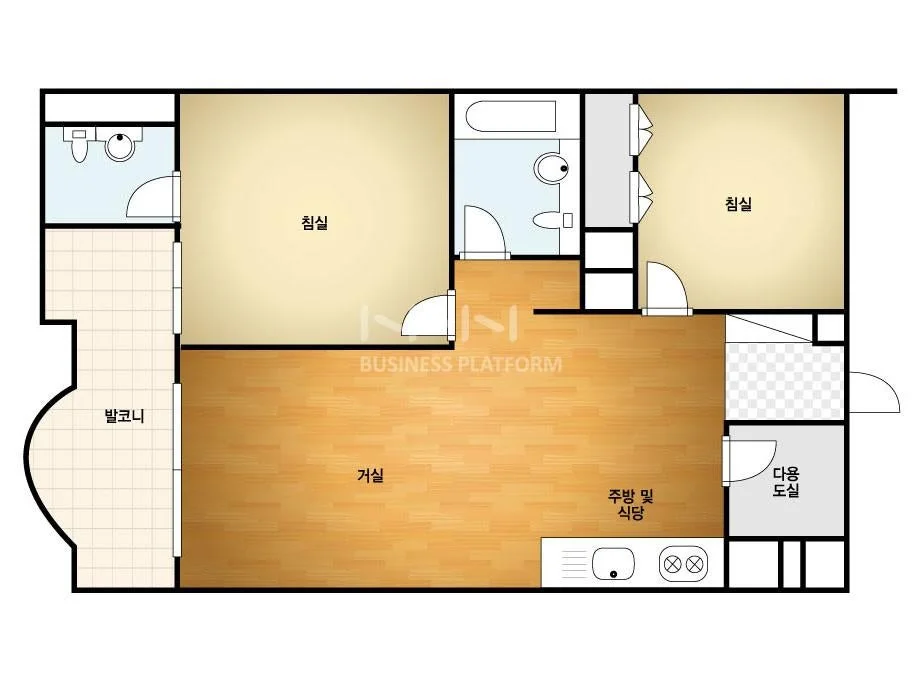

대상: 20평대 아파트 (방2 + 화장실2 + 거실 + 발코니 + 다용도실)
스캔 환경: 기존 가구 배치 상태 그대로
투입 인력 : 1인
소요 시간 : 약 25분
스테이션 : 12개
5단계 전 과정이 Trimble 생태계 안에서 끊김 없이 연결됩니다.
📍
Trimble 3D 레이저 스캐너 : 레이저로 공간 전체를 스캔해 mm 단위 3D 점군 데이터를 생성하는 고정밀 현장 측량 장비
트림블 커넥트 (Trimble Connect) : 설계팀, 시공사, 발주자가 웹 브라우저만으로 3D 데이터을 함께 보고 측정, 이슈 관리까지 할 수 있는 클라우드 협업 플랫폼
TRCPS (Trimble Reality Capture Platform Service) : 포인트 클라우드를 별도 설치 없이 웹에서 바로 시각화하고 스테이션별로 탐색할 수 있게 해주는 클라우드 뷰어 서비스
스케치업 (SketchUp) : 포인트 클라우드를 기반으로 직관적인 인터페이스에서 3D 건축 모델을 만들 수 있는 3D 모델링 소프트웨어
스캔 에센셜 (Scan Essentials) : 스케치업 안에서 포인트 클라우드를 직접 불러오고, 완성된 모델과 원본 데이터를 겹쳐 정확도를 검증하는 확장 앱
사이트비전 (Trimble SiteVision) : 스마트폰/태블릿에 설치하면 디자인 모델을 실제 현장 위에 1:1 크기로 증강해 볼 수 있는 AR 시각화 앱
3D 레이저 스캐너로 취득한 데이터가 클라우드를 거쳐 3D 모델이 되고, 그 모델이 다시 현장 위에 증강되기까지 별도의 파일 변환이나 추가 소프트웨어 없이 하나의 흐름으로 이어집니다.
단계 | 작업 내용 | 사용 장비/소프트웨어 | 산출물 | 핵심 효과 |
|---|---|---|---|---|
1단계 | 현장 Reality Capture | Trimble 3D 레이저 스캐너 | 포인트 클라우드 (3D 점군 데이터) | 1인, 25분 만에 현장 데이터 취득 완료 |
2단계 | 데이터 공유 및 웹 시각화 | Trimble Connect + TRCPS | 웹 기반 3D 시각화 데이터 | 설치 없이 브라우저에서 즉시 확인, 설계팀 동시 수령 |
3단계 | 포인트 클라우드 기반 역설계 | SketchUp + Scan Essentials | 3D 골조 모델 + 정확도 검증 리포트 | 모델링과 품질 검사를 한 환경에서 완결 |
4단계 | 모델 공유 및 협업 | Trimble Connect | 측정, 이슈 관리, 관측점 기반 협업 환경 | 인원 제한 없이 설계·시공·발주자 실시간 공유 |
5단계 | AR 현장 시각화 및 이슈 커뮤니케이션 | Trimble SiteVision + Trimble Connect | 1:1 증강현실 모델 + 현장 이슈 로그 | 후가공 없이 최신 모델을 현장에서 즉시 증강 |
🧭

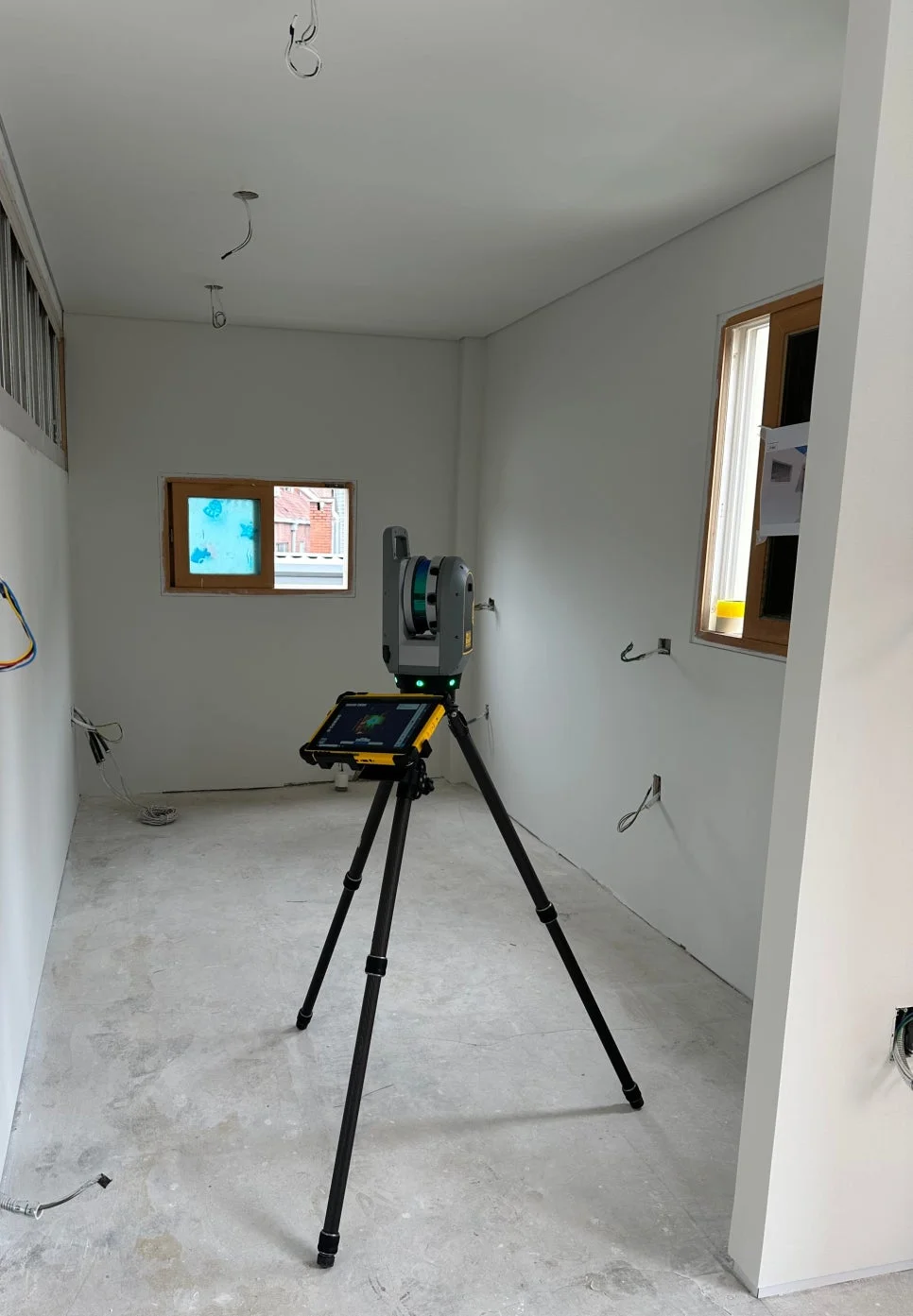

고정밀 3D 레이저 스캐너를 세대 내부에 설치하고, 12개 스테이션에서 공간을 스캔합니다. 혼자서 장비를 들고 방, 화장실, 거실, 발코니, 다용도실을 순서대로 이동하며 약 20~25분이면 세대 전체의 정밀 포인트 클라우드 데이터 취득이 완료됩니다.

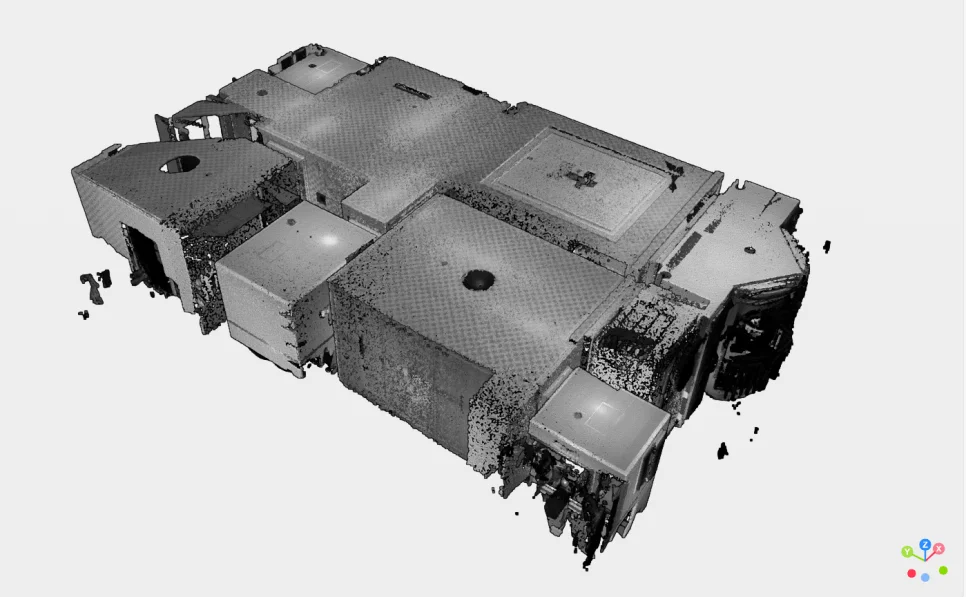

현장에서 취득한 포인트 클라우드 데이터는 클라우드 플랫폼(Trimble Connect)에 즉시 업로드됩니다. 별도의 소프트웨어 설치 없이 웹 브라우저만으로 3D 데이터를 시각화하고 확인할 수 있습니다. 도면 작성자는 현장 방문 없이도 취득과 동시에 데이터를 수령합니다.
현장에서 스캔이 끝나는 순간, 설계팀은 이미 작업을 시작할 수 있는 상태가 됩니다.

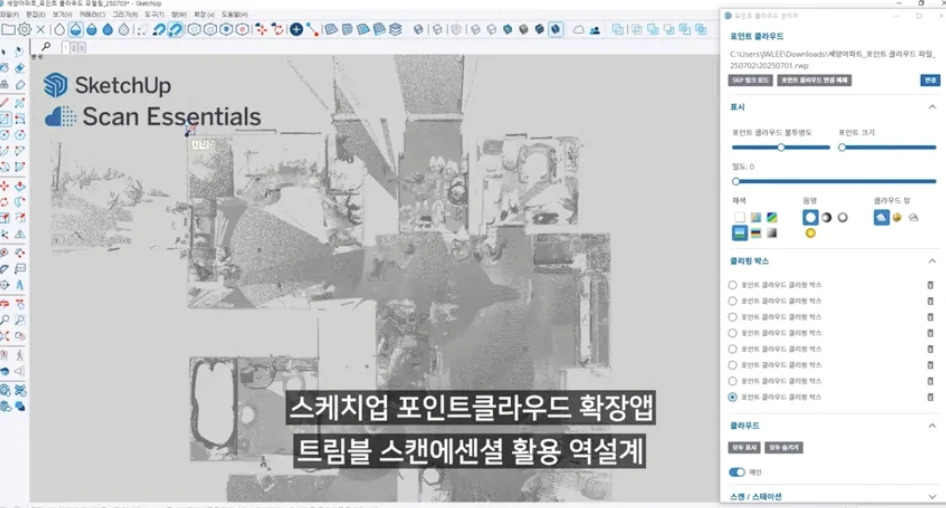

공유된 포인트 클라우드를 기반으로 정밀한 3D 골조 모델을 생성합니다. 스케치업의 확장 앱인 Scan Essentials로 포인트 클라우드 데이터를 스케치업 환경에서 그대로 불러와 모델링합니다.
모델링을 완료하면 모델이 실제 현장과 얼마나 일치하는지 정확도를 수치로 검증해야 합니다. 작성된 3D 모델과 원본 포인트 클라우드를 겹쳐 비교하는 인스펙션(검사) 도구를 활용하면 됩니다.
완성된 골조 모델은 다시 Trimble Connect에 게시됩니다. 2단계에서 업로드한 포인트 클라우드와 동일 좌표 위에 겹쳐 시각화되므로, 설계팀, 시공사, 발주자 모두가 같은 기준 위에서 프로젝트를 검토합니다.
단면 보기, 포인트 좌표 확인, 거리/경사/각도 측정, 이슈 등록 및 커뮤니케이션, 관측점 저장 등 실무에 필요한 협업 도구가 웹에서 바로 제공됩니다.

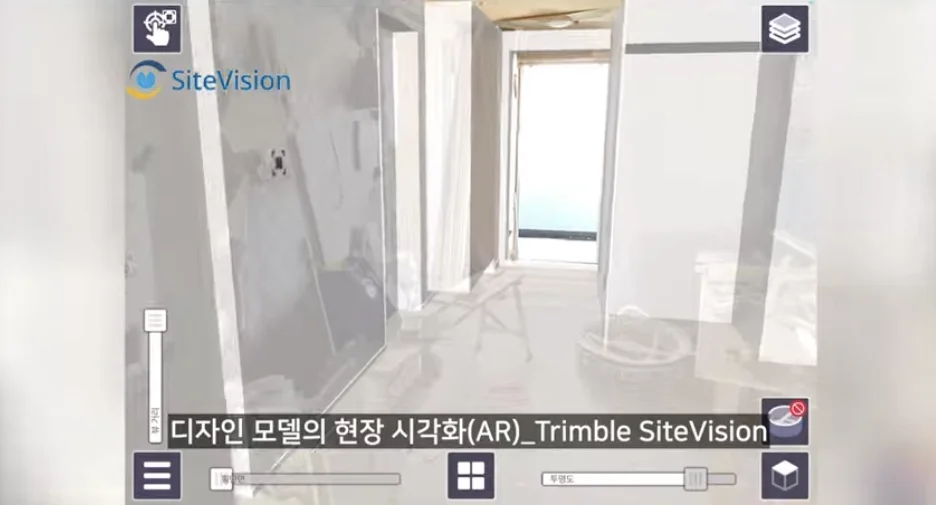

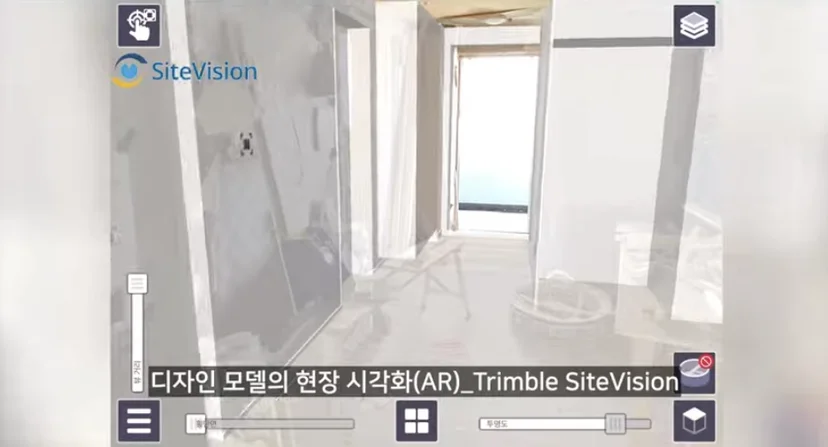

디자인이 확정되기까지 모델은 계속 수정됩니다. Trimble Connect의 파일 버전 관리 기능 덕분에, 업데이트된 최신 디자인 모델이 현장에서 즉시 반영됩니다. 별도의 데이터 가공 없이 Trimble Connect에 공유된 모델을 현장 공간에 1:1 크기로 증강합니다.
시공 담당자는 시공 중간중간 설계와 다른 부분이 없는지 실시간으로 검토하고, 현장에서 취득한 정보(측정값, 포인트 클라우드, 사진 등)를 설계팀에 즉시 전달합니다.
발주자는 레이아웃, 마감재, 가구 배치 등 다양한 옵션을 실제 공간 위에서 비교하며 의사결정을 내릴 수 있는 업무 환경이 가능합니다.
이슈가 발생하면 관련자에게 즉각 알림이 전달되고, 그날의 진행 상황과 업데이트 정보가 다시 공유됩니다. 현장이라는 물리적 공간에서 발생하는 모든 정보가 3D 객체에 연결된 데이터로 전환되는 구조입니다.
A. 가능합니다. 무료 데모를 신청하면, 실제 프로젝트 현장에서 스캔부터 데이터 공유까지 전 과정을 겸험한 후에 도입 여부를 결정하실 수 있습니다. 아래 버튼으로 신청해 주세요.
A. 네. 스캐너 출력 포맷이 LAS, LAZ, e57 등 업계 공통 개방형 포맷이기 때문에, 현재 사용 중인 설계 소프트웨어를 교체할 필요가 없습니다.
A. 가능합니다. 이번에 소개한 현장에서도 기존 가구가 그대로 배치된 상태에서 스캔을 진행했습니다. 비접촉 레이저 방식이므로 가구 이동이나 공간 정리 없이 현황 그대로 데이터를 취득할 수 있습니다. 취득한 후에 소프트웨어에서 불필요한 객체를 제거하거나 구분합니다.
A. 아닙니다. 무료 Trimble ID를 개설하면 유료 프로젝트에 최대 5개까지 인원 제한 없이 참여할 수 있습니다.
A. 전용 장비 없이 일반 안드로이드 또는 iOS 스마트폰/태블릿에 앱(Trimble SiteVision)을 설치하면 됩니다. Trimble Connect에 공유된 디자인 모델을 별도 데이터 가공 없이 현장에서 1:1 크기로 증강할 수 있어, 발주자가 레이아웃, 마감재, 가구 배치 등 다양한 옵션을 실제 공간에서 즉시 비교 검토할 수 있습니다.
재측량, 재시공, 재검토.
3D 레이저 스캐너를 도입하면, 현장 실측마다 반복되던 비효율적인 작업이 사라집니다.
스마트 인테리어의 출발점은 정확한 현장 데이터입니다. 스캔부터 클라우드 공유, AR 시각화까지 전 과정을 현장에서 먼저 테스트해 보세요.
